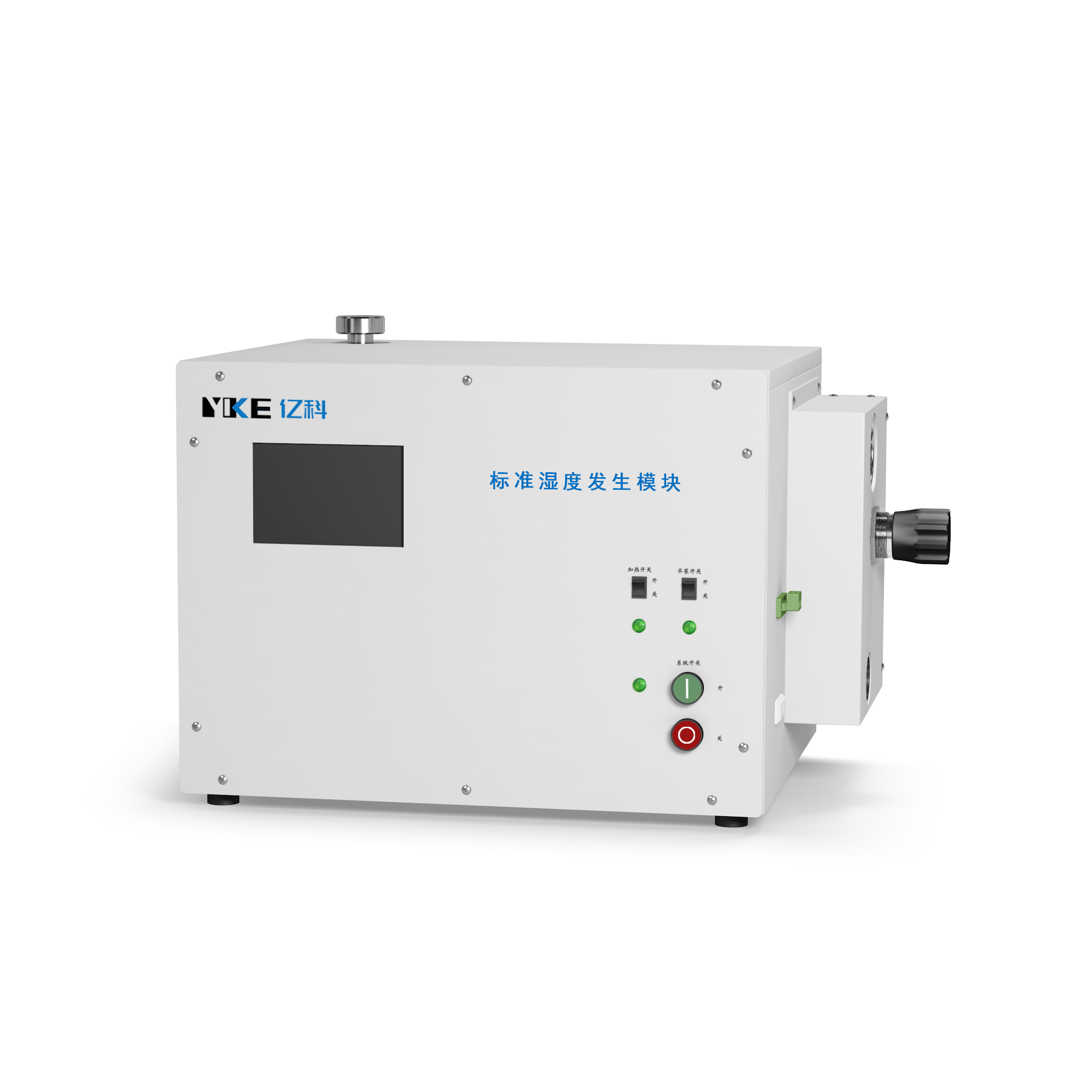

湿度发生器在晶圆CVD工艺中的关键应用

在晶圆CVD工艺中，湿度发生器主要用于那些将水汽作为工艺有益变量的应用场景，即水汽作为必要的反应组分或用于主动调控薄膜的关键性能参数（如应力、介电常数和孔隙率）。此类工艺要求湿度发生器能够实现精准、稳定且洁净的水汽供给。

一、 低温氧化硅（SiO₂）沉积：解决 “低温反应效率与薄膜质量平衡" 问题

氧化硅作为晶圆关键绝缘层材料（例如层间介质层与钝化层），在高温（>800℃）条件下沉积容易对已形成的低温器件（如MEMS或CMOS晶体管）造成损伤，因此需开发低温CVD氧化硅工艺（<400℃）。低温环境下反应活性不足，必须引入水汽作为反应促进剂与薄膜质量调节剂，湿度发生器因此成为关键工艺装备。

典型工艺：TEOS - 臭氧（O₃）低温氧化硅

用于晶圆级封装（WLP）的钝化层、MEMS 器件的表面绝缘层，需在低温下（250-350℃）沉积致密氧化硅，避免高温破坏封装结构或 MEMS 微机械部件。

水汽的核心作用：

加速反应：在低温条件下，TEOS与O₃反应缓慢，水汽可通过水解作用断裂TEOS中的Si–O–C₂H₅键，生成Si–OH中间体，显著提高SiO₂的沉积速率（无水汽时沉积速率可能下降超过50%）；

优化薄膜质量：通过精确控制水汽浓度，可有效降低薄膜中羟基（–OH）残留量，避免因–OH含量过高而降低绝缘性能，同时提高薄膜致密性，使其介电常数稳定在3.9–4.1，接近热氧化硅水平。

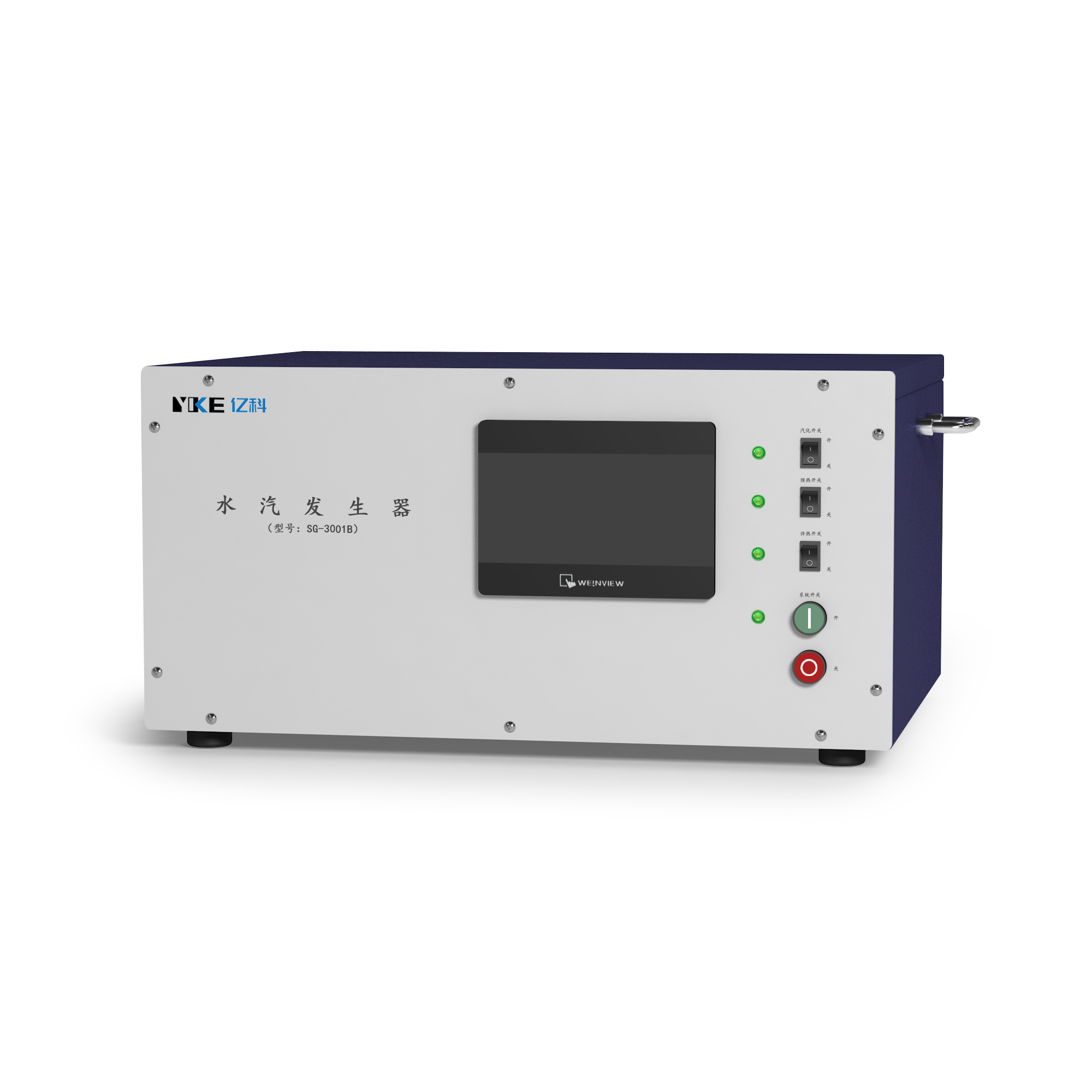

湿度发生器要求：需将水汽浓度精确控制在500 ppm - 5000 ppm（对应湿度约 10%-50% RH，25℃下），精度 ±2%，且水汽需与 TEOS、O₃按比例混合后通入反应腔，避免局部浓度波动。

二、 低应力氮化硅（Si₃N₄）沉积：缓解薄膜应力引起的器件失效。

氮化硅常用作晶圆的耐磨与耐腐蚀保护层（如芯片表面钝化或MEMS结构层），但传统PECVD工艺所制备的氮化硅通常呈现高拉应力（1–3 GPa），易导致晶圆翘曲或薄膜开裂，尤其在大尺寸晶圆或薄衬底中更为显著。引入微量水汽可主动调控薄膜应力，湿度发生器是实现该工艺的核心设备。

典型工艺：PECVD低应力氮化硅

用于柔性显示驱动芯片的钝化层、MEMS 悬臂梁 / 薄膜传感器的结构层，需氮化硅薄膜兼具高硬度和低应力（<500 MPa，甚至压应力），避免器件变形或断裂。

水汽的核心作用：

应力调节：水汽中的 H 原子会嵌入氮化硅的 Si-N 键网络，削弱原子间的结合力，使薄膜从 “拉应力" 转为 “低拉应力甚至弱压应力"（如应力从 2 GPa 降至 300 MPa）；

改善台阶覆盖：微量水汽可提升等离子体中活性物种（如 SiH₄、NH₃）的扩散能力，使氮化硅在晶圆的沟槽、通孔等复杂结构上均匀沉积，覆盖性提升 10%-20%。

湿度发生器要求：水汽浓度需严格控制在100 ppm - 500 ppm（过高会导致氮化硅介电常数升高、耐腐蚀性下降），且需与 SiH₄、NH₃、N₂的流量联动调节，确保应力与介电性能平衡。

三、 MEMS 器件特殊功能薄膜沉积：定制化调节薄膜 “敏感特性"

MEMS器件的核心性能依赖于“功能薄膜的环境影响特性"，而湿度是调控这些特性的关键变量——湿度发生器需模拟特定湿度环境，使薄膜形成符合需求的微观结构（如孔隙率、亲疏水性）。

场景1：MEMS 湿度传感器的敏感层沉积

湿度传感器的核心是 “吸湿后电阻 / 电容变化的敏感层"（如聚酰亚胺、氧化石墨烯、TiO₂纳米薄膜），需通过 CVD 沉积时的湿度控制，确保敏感层对湿度的线性响应（0%-100% RH）。

水汽的核心作用

调节孔隙率：沉积过程中引入的水汽会在薄膜中形成 “微孔洞"（水汽挥发后留下），孔洞越多，吸湿面积越大，传感器灵敏度越高（如孔隙率从 10% 提升至 30%，灵敏度提升 2-3 倍）；

优化吸附位点：水汽可使敏感层表面生成更多羟基（-OH），增强对水分子的吸附能力，确保在低湿度环境（<10% RH）下仍有稳定响应。

湿度发生器要求：需支持0%-95% RH 的宽范围湿度调节（对应水汽浓度 0-30000 ppm），且可动态切换湿度，模拟不同环境下的沉积效果，确保传感器的一致性。

场景2：MEMS微流控芯片的亲疏水涂层沉积

微流控芯片的通道需根据需求实现 “亲水"（如液体快速流动）或 “疏水"（如液滴操控），通过 CVD 沉积氟碳膜（疏水）或氧化硅膜（亲水）时，湿度可调节涂层的表面能。

水汽的核心作用：

亲水涂层：沉积氧化硅时引入水汽，可增加涂层表面的羟基密度，使表面能从 30 mN/m 提升至 70 mN/m（接触角从 60° 降至 20° 以下），实现液体流动；

疏水涂层：沉积氟碳膜（如 CF₄等离子体辅助 CVD）时，微量水汽（<50 ppm）可抑制涂层过度交联，保留表面的氟基团（-CF₃），使接触角维持在 110°-130°，避免液体黏附。

四、 新兴二维材料（如 MoS₂、WS₂）的 CVD 生长：调控晶界与缺陷

二维材料（如二硫化钼、二硫化钨）是下一代芯片的候选沟道材料，其电学性能（如载流子迁移率）高度依赖 “单晶域大小与缺陷密度"—— 沉积过程中引入微量水汽，可抑制缺陷生成，而湿度发生器是实现水汽精确控制的手段（自然湿度波动会导致晶界增多）。

典型工艺：CVD 生长大面积单晶 MoS₂

MoS₂的载流子迁移率在单晶区域可达 200 cm²/(V・s)，但多晶区域因晶界存在，迁移率会降至 50 cm²/(V・s) 以下，需通过湿度控制减少晶界。

水汽的核心作用

抑制副反应：MoS₂的 CVD 原料为 MoO₃（钼源）和 H₂S（硫源），高温下（700-800℃）MoO₃易与衬底（如 SiO₂/Si）反应生成 Mo-Si-O 杂质相；水汽可优先与 MoO₃反应生成易挥发的 MoO₂(OH)₂，减少杂质，提升单晶纯度；

促进晶粒生长：微量水汽（50-200 ppm）可降低 MoS₂的成核密度，使单个晶粒尺寸从几微米扩大至几十微米，减少晶界数量，提升电学性能。

湿度发生器要求：需提供ppb 级至低 ppm 级的精准控湿（50-200 ppm），且水汽需与 H₂S、Ar（载气）严格配比，避免过量水汽导致 MoS₂氧化。

总结：湿度发生器在CVD应用中的共性与核心价值

上述场景的共同特点是：水汽是 “主动调控工艺的有益变量"，而非被动引入的杂质。湿度发生器的核心价值在于：

实现精准控湿：提供半导体级别的湿度控制（ppm/ppb级精度），克服自然环境波动对工艺稳定性的影响；

定制薄膜性能：通过调控湿度，实现对薄膜应力、介电常数、灵敏度等关键参数的定向优化，满足MEMS传感器、柔性芯片等特定器件需求；

保障工艺洁净：提供无油、无颗粒、无金属离子的高纯水汽，避免污染引入，保障晶圆良率（符合SEMI F47等相关半导体标准）。

湿度发生器并非通用型CVD设备，而是面向那些依赖水汽调控的特定工艺（如低温绝缘层、低应力结构层、功能敏感层等）的专用工艺装备。
